Riešenia záložného napájania pre kritické technológie a infraštruktúru

UPS ako základ energetickej bezpečnosti

Komplexné UPS riešenia pre firmy predstavujú viac než len záložné napájanie – ide o sofistikované systémy, ktoré zabezpečujú neprerušovaný chod serverov, dátových centier, výrobných liniek a zdravotníckych prístrojov. Vďaka inteligentnému prepínaniu medzi primárnym a záložným zdrojom dokážu eliminovať riziko výpadku elektrickej energie, čím chránia dáta, technológie a ľudské životy.

Modularita a škálovateľnosť riešení

Moderné UPS systémy umožňujú IT infraštruktúru na mieru, pričom sa zohľadňuje výkonová potreba, redundancia, typ záťaže a požiadavky na monitoring. Spoľahlivé energetické systémy DTW sú navrhnuté tak, aby boli škálovateľné, modulárne a kompatibilné s rôznymi typmi aplikácií – od malých kancelárií až po rozsiahle priemyselné prevádzky.

Odvetvové aplikácie záložného napájania

• Záložné napájanie pre rôzne odvetvia zahŕňa špecifické riešenia pre zdravotníctvo (kritické prístroje), development (dočasné stavby), bezpečnostné systémy (EZS, EPS), ako aj domácnosti (ochrana dát a elektroniky).
• V každom z týchto segmentov je cieľom minimalizovať riziko výpadku, zabezpečiť energetickú stabilitu a zvýšiť prevádzkovú spoľahlivosť.

Základné kamene každého riešenia

Naše riešenia zabezpečujeme od návrhu, cez realizáciu, až po záručnú a pozáručnú starostlivosť o funkčný celok riešenia napájania pomocou zdrojov neprerušovaného napájania (UPS) alebo centrálnych napájacích systémov (CSS). Riešenia sú založené na produktoch výrobcu RPS, pod označením Riello UPS. Základným kameňom každého riešenia je správna voľba architektúry napájania, prispôsobené elektrické prostredie, vhodné prostredie inštalácie.

Možnosti využitia našich riešení

• Navrhneme ľahko rozšíriteľné technické riešenie s ohľadom na vašu prevádzku a požiadavky,
  možnosť rozšírenia doby zálohovania, výkonu jednotky UPS, výmeny UPS pri poruche alebo na konci životnosti.
• Analyzujeme použité zariadenia, technológie a ich nároky na elektrickú energiu, rozbehové prúdy elektrických strojov, transformátorov, počítačov sú významným bodom pri návrhu menovitého výkonu systému UPS.
• Odporučíme dimenzovanie elektrickej inštalácie – káblov, istiacich prvkov, chladenia a vetrania, upozorníme na únosnosť podláh.
• Zhodnotíme elektrické riziká.
• Vypracujeme technickú dokumentáciu pre dodanie,  poskytneme podklady pre zhotovenie projektovej dokumentácie, podklady pre architektov, ak je UPS projektovaný ako súčasť objektu spoločne s ostatnými technológiami.
• Navrhneme riešenie, ktoré sa bude jednoducho rozširovať.

Zdroje energie dodávané našou spoločnosťou

• Porovnáme ponúkané riešenia.
• Uvedieme výhody a nevýhody ponúkaných riešení, v prípade potreby navrhneme nové riešenie.
• Posúdime vykonateľnosť  a servisovateľnosť ponúkaných riešení.
• Štúdia správnych napäťových sústav a výber vhodného riešenia výrazne zredukujú riziko straty napájania spôsobenými poruchami vašich záťaží, atmosférických porúch  a samozrejme ľudského faktora.

Základné architektúry napájania

V závislosti od požiadaviek na spoľahlivosť systému napájania a s prihliadnutím na spotrebiče v elektrickej inštalácii navrhujeme architektúru s jedným zdrojom, alebo s viac zdrojmi.

Architektúry s jedným zdrojom

Všetky záťaže sú napájané jednou sadou jednotiek UPS. Inými slovami je zo zdrojov UPS vyvedený jeden kábel do najbližšieho výstupného rozvádzača UPS, rozvádzač má len napájanie z jednej sady jednotiek UPS. Do tejto skupiny patria nasledovné konfigurácie UPS:

• samostatný UPS so statickým obtokom,
• aktívna modulárna redundancia N+1,
• aktívna modulárna redundancia N+1 s centralizovaným statickým spínačom,
• aktívna modulárna redundancia N+1 so zdvojeným SSC,
• izolovaná redundancia.

Architektúry s viac zdrojmi

Záťaže sú napájané viacerými jednotkami UPS (XN). Z viac nezávislých skupín zdrojov UPS sú vyvedené aspoň dva káble do najbližšieho výstupného rozvádzača. rozvádzač má viac napájaní z rôznych systémov UPS. Jedná sa o riešenia bez single points of failure na výstupe jedného systému UPS napríklad paralelne radených jednotiek UPS.

• N+1 izolovaná redundancia,
• distribuovaná redundancia pomocou bezvýpadkových prepínačov sietí ATS/STS a segmentácia záťaže.

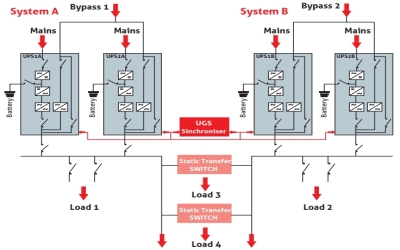

Distribuovaná redundancia môže byť zabezpečovaná prostredníctvom bezvýpadkových prepínačov sietí (ATS, STS). Pre rýchle prepnutie medzi zdrojmi používame synchronizačné prvky, kedy sa zdroje UPS synchronizujú jednej skupiny na iné zdroje napájania alebo zdroje inej skupiny UPS. Architektúra napájania s viac zdrojmi sa používa hlavne v riešeniach napájania pre dátové centrá a v serverovniach.

Porovnanie

• Pri distribuovanej redundancii zlyhá zvyčajne len jeden segment záťaže, ostatné záťaže zostanú živé.
• Pri aktívnej modulárnej redundancii (napríklad modulárny UPS, alebo paralelne radené UPS) môže zlyhať jedna jednotka UPS, alebo celý paralelný systém.

Z vyššie uvedeného porovnania preferujeme distribuovanú redundanciu, modulárna redundancia je len časťou distribuovaného systému.

Podobné platí platí bezpečnostné technické zariadenia budov, objekty vysokej dôležitosti majú napájanie z dvoch rôznych vn prívodov, alebo z hlavného zdroja (transformátor), následne záložný zdroj (dieselgenerátor) a zdroj neprerušovaného napájania UPS.

Ak je dovolené prerušenie napájania napríklad 0,5 s v riešeniach pre zdravotníctvo, potom sú na výstupe zdrojov neprerušovaného napájania používané automatické prepínače sietí medzi UPS a motorgenerátorom a sieťou, kedy je sieť hlavný zdroj napájania objektu, generátor je záložný zdroj napájania štartujúci napr. do 10 sekúnd a zdroj UPS pracuje ako záložný zdroj generátora, ak generátor nenaštartuje. UPS štartuje z nuly do 0,5 sekundy, aby preklenul rozbeh generátora. V tomto prípade sa má používať centrálny napájací systém, ktorý je vylepšeným UPS a vyhovuje ďalšej norme, rozširujúcej špecifikácie normy pre klasické zdroje UPS.

Centrálne napájacie systémy hlavne určené a vyžadované pre trvalú dodávku elektrickej energie v riešeniach pre núdzové systémy funkčné napríklad v prípade požiaru.

Záver

UPS technológie dnes nie sú len doplnkom, ale strategickým prvkom digitálnej transformácie. Vďaka ich integrácii do podnikových riešení je možné dosiahnuť vyššiu dostupnosť služieb, ochranu dát a dlhodobú energetickú efektívnosť.
