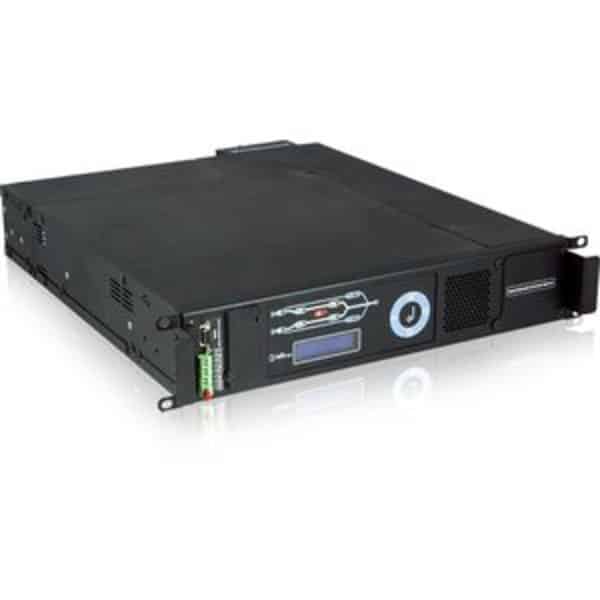

Riello Master Switch MMS 32A 2P

Bezvýpadkový prepínač sietí Master Switch 230 V / 32 A. Rozmery: 19” x 590 x 2U (šxhxv) v mm. Hmotnosť 12 kg.

Riello Master Switch MMS 32A 2P

Bezvýpadkový prepínač Master Switch 230 V / 32 A.

Absolútna ochrana pre užívateľa.

Master Switch jedna-fáza (MMS) je súčasťou radu Master Switch a ponúka riešenie vhodné pre ochranu jednofázových záťaží s rôznymi menovitými výkonmi. MMS je k dispozícii v troch veľkostiach – 32, 63 a 120 A -, a preto je schopný uspokojiť rôzne požiadavky na ochranu jednofázových záťaží.

Flexibilita použitia

Všetky verzie MMS sú navrhnuté s kritériami, ktoré uľahčujú inštaláciu na mieste použitia, rovnako ako diagnostiku, kontrolu a údržbu. Všetky modely sú vybavené ručným bypassom a funkciou hot swap, umožňujúcou v prípade závady rýchle nápravné zásahy nešpecializovaným personálom.

Ochrana záťaže

S MMS prepínačom sú záťaže chránené pred kritickými environmentálnymi situáciami a rušením v elektrickej sieti. Mikroprocesorové riadenie a použitie
tyristorových statických prepínačov zabezpečuje trvalé monitorovanie zdrojov napájania a skrátené spínacie časy medzi dvoma zdrojmi v prípade poruchy. Neustále monitorovanie výstupného prúdu umožňuje rýchlu identifikáciu prípadných skratových prúdov u spotrebiteľa, predchádzať šírenia skratu obvodov do ďalších záťaží. MMS je vybavený tepelno-magnetickým ochranami oboch zdrojov, zaisťujúce rýchly zásah v prípade poruchy a integrovanú spätnoväzobnú ochranu.
MMS zaisťuje spínacie časy medzi dvoma zdrojmi napájania kratši ako je štvrť cyklu, a to ako v prípade ručného prepínania, tak aj v prípade automatického prepínania vyvolaného poruchou v zdroji napájania.

Ucelená diagnostika

Všetky verzie MMS sú vybavené 32-znakovým LCD displejmi a ovládacími panelmi s multi-funkčnými klávesami. To umožňuje rýchle a intuitívne monitorovnia poskytovaných informácií, stav prepínača a podmienky prostredia. MMS je vybavený tromi štandardnými programovateľnými bezpotenciálovými kontaktmi a vstupom pre núdzové vypnutie, sériovým pripojením RS232 a slotom pre montáž rozširujúcej komunikačnej karty, čím je zaistená dostupnosť riešení rozhrania pre diaľkové ovládanie a monitorovanie.
Master Switch jedna-fáza (MMS) je súčasťou radu Master Switch a ponúka riešenie vhodné na ochranu jednofázových záťažou s rôznymi výkonmi. MM S je k dispozícii v troch veľkostiach – 32, 63 a 120 A -, a je preto schopný uspokojiť rôzne požiadavky na ochranu singlephase zaťaženie.

Model MMS 32
Menovitý prúd32A
MECHANICKÉ ÚDAJE
Rozmery produktu[mm]19” x 590 x 2U (šxhxv)
Prepravné rozmery[mm]485 x 650 x 135 (šxhxv)
Hmotnosť produktu[Kg]12
Prepravná hmotnosť[Kg]14
Krytie IP20
Pripojenie výkonového káblaKlip svorkovnice (L + N + PE)
PrevádzkyServisný Bypass + Hot-Swap
ELEKTRICKÉ ÚDAJE
Rozsah vstupného napätia180 – 264Vac
Menovitá vstupná frekvencia50 alebo 60Hz
Rozsah vstupnej frekvencie46 – 54Hz (pre 50Hz)
 56 – 64Hz (pre 60Hz)
Typ prepnutia“Break Before Make” (žiadne prekrytie zdrojov)
Dostupné metódy prepnutiaAutomatický – Manuálny
Doba prepnutia z dôvodu poruchy siete<  4ms (S1-S2 synchronizované)
  <  10ms (S1-S2 nesynchronizované)
Doba prepnutia pri ručnom príkaze<  2ms
Dovolené preťaženie0-100%  Trvale,    101-150%  1 minúta,  151-200%    10 sekúnd,  >200%    250 milisekúnd
(Ovládanie preťaženia DOVOLENÉ)
Zakázanie prepnutiaAk je záťaž > 200% menovitej
Kapacita skratového prúdu SW1,SW210kA
Faktor výkyvu výstupného prúdu3
PROSTREDIE INŠTALÁCIE
Teplota skladovaniaod -10°C do +50°C
Prevádzková teplota0 – 40°C
Max. vlhkosť počas prevádzky90% nekondenzujúce
Ventilácia systémuNútená ventilácia spredu  – dozadu s redundantnými ventilátormi
Max. Nadmorská výška inštalácie1000m (pri nominálnom prúde)
Úroveň hluku<45dbA
RôZNE
Dostupné jazyky LCD displejaAnglický/ Taliansky
Softvér Monitorovací softvér
RozhranieMimický panel so 7 LED + LCD displej a klávesnica
Spätnoväzobná ochranaIntegrovaná
KOMUNIKÁCIA A PORTY
KomunikáciaRS232 + Slot
Kontaktný port3 reléové kontakty
E.P.O. kontaktrozpínací kontakt



Detaily

SKU: WMMS032012P0 Výrobca:
