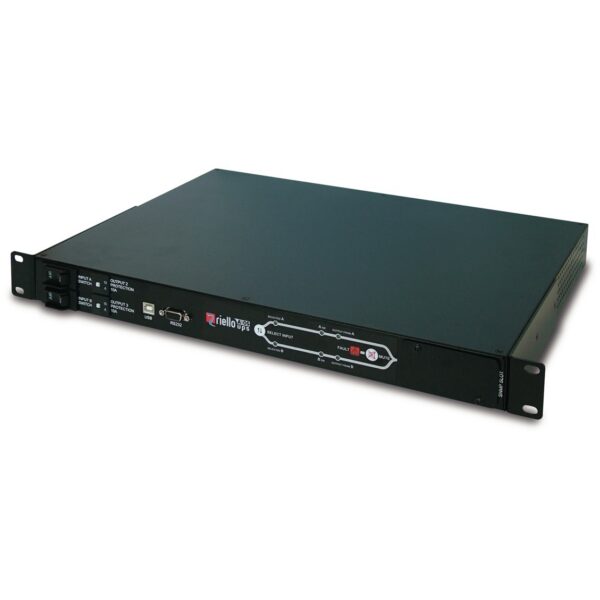

Riello SWC MTA 16A 1P

Prepínač sietí Riello SWC MTA 16A 1P umožňuje automatické alebo manuálne prepnutie záťaží medzi dvomi nezávislými výkonovými zdrojmi bez prerušenia dodávania napájania. Ktorýkoľvek z dvoch zdrojov môže byť označený ako hlavný zdroj napájania, a druhý sa stáva náhradným zdrojom. V prípade poruchy, prepnutie z jedného zdroja na druhý je automatické a okamžité.

Obsah balenia:

• 1 Modul ATS
• 1 používateľská príučka
• 2 fixné ušká s prislúchajúcimi skrutkami pre montáž do skrine rack
• 1 USB kábel
• 2 výstupné šnúry IEC-IEC 10A
• 1 výstupná šnúra IEC-IEC 16A
• 2 vstupné šnúry IEC-SCHUCKO 16A
• 1 záručný list

Automatické prepnutie na náhradný zdroj nastáva ak sa napätie hlavného zdroja dostane mimo toleranciu smerom nahor alebo nadol menovitej hodnoty. Návrat na hlavný zdroj je automatický po návrate napätia do rozsahu tolerancií. Pre zabezpečenie maximálnej úrovne ochrany pripojených zariadení, obidva zdroje by mali byť UPS typu on-line. Avšak modul MTA 16A 1P môže byť dodávaný s jedným UPS a iným typom zdroja, alebo dvoch nie UPS zdrojov poskytujúcich sínusový výstup (AC sieť, sústroj generátora, atď.). SWC MTA 16A 1P zaisťuje priamu distribúciu ôsmich 10 A IEC výstupov, alebo jeden 16 A IEC výstup v systéme s dvoma vstupmi (dva sieťové vstupy alebo dve UPS). MTA 16A 1P je schopný pripojiť sa k jednému vstupu a súčasne sledovať sieťový príjem. Ochrana proti preťaženiu – ak jedna zo záťaží zlyhá (napr. skrat) Multi Switch odpojí skupinu zásuviek, kde je pripojená záťaž, čím ochráni ďalšiu záťaž pred vypnutím. Ochrana proti poruchám napájania – ak jeden z dvoch zdrojov energie zlyhá, alebo je mimo úroveň tolerancie, Multi Switch automaticky odoberá energiu z druhého zdroja.

Vlastnosti

• Kompletná ochrana spotrebiteľa pred zlyhaním v napájacej sieti a aj záťaže
• Univerzálne použitie – SWC MTA 16A 1P môže byť napájaný z dvoch rozdielnych zdrojov energie
• Môže byť inštalovaný do 19″ Rack skríň
• Môže byť pripojený k softvéru PowerNetGuard
• Nie je vyžadované žiadne dátové prepojenie medzi MTA 16A 1P a zdrojmi alebo UPS
• Slot pre komunikačné karty
• Kompatibilné so softvérom PowerShield3

Model		SWC MTA 16A 1P
Menovitý prúd		16A
MECHANICKÉ ÚDAJE
Rozmery produktu	[mm]	483 (19”) x 330 x 44 (1U) (šxhxv)
Hmotnosť produktu	[Kg]	5
Počet výstupov		8 x 10 A, 1 x 16A
Prevádzky		Servisný Bypass + Hot-Swap
ELEKTRICKÉ ÚDAJE
Rozsah vstupného napätia		180 – 276Vstr
Menovitá vstupná frekvencia		50 alebo 60Hz
Rozsah vstupnej frekvencie		45 – 55Hz (pre 50Hz)
Typ prepnutia		“Break Before Make” (žiadne prekrytie zdrojov)
Dostupné metódy prepnutia		Automatický – Manuálny
Doba prepnutia z dôvodu poruchy siete		< 8 ms pri synchrónnych vstupoch S1 a S2, 20 ms pri nesynchrónnych vstupoch S1 a S2
PROSTREDIE INŠTALÁCIE
Prevádzková teplota		0 – 40°C
Max. vlhkosť počas prevádzky		5 – 95% nekondenzujúce
Ventilácia systému		Nútená ventilácia spredu  – dozadu
Úroveň hluku		<35dB
KOMUNIKÁCIA A PORTY
Komunikácia		RS232 + USB + Slot pre SNMP kartu
Kontaktný port		4 relé
