UPS MST 200

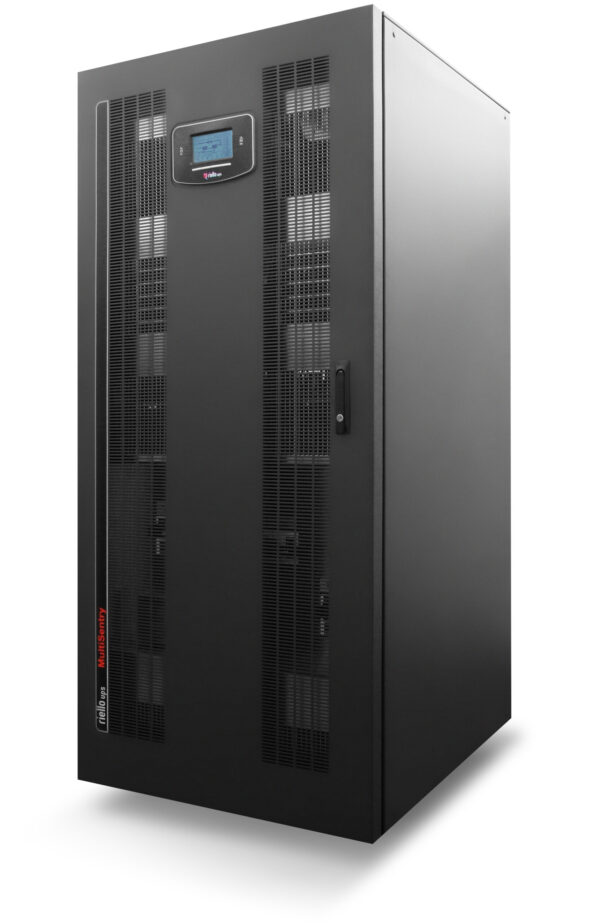

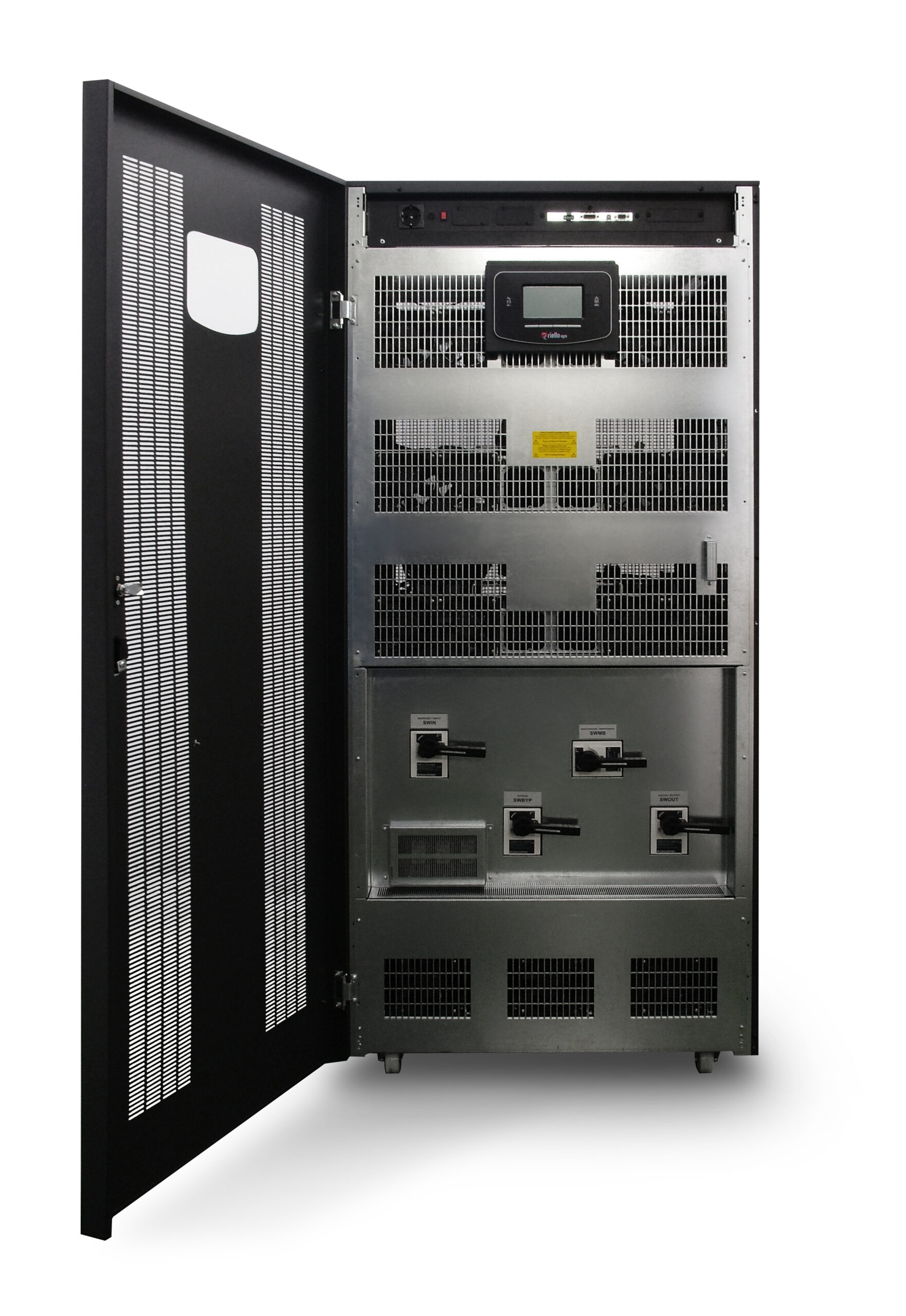

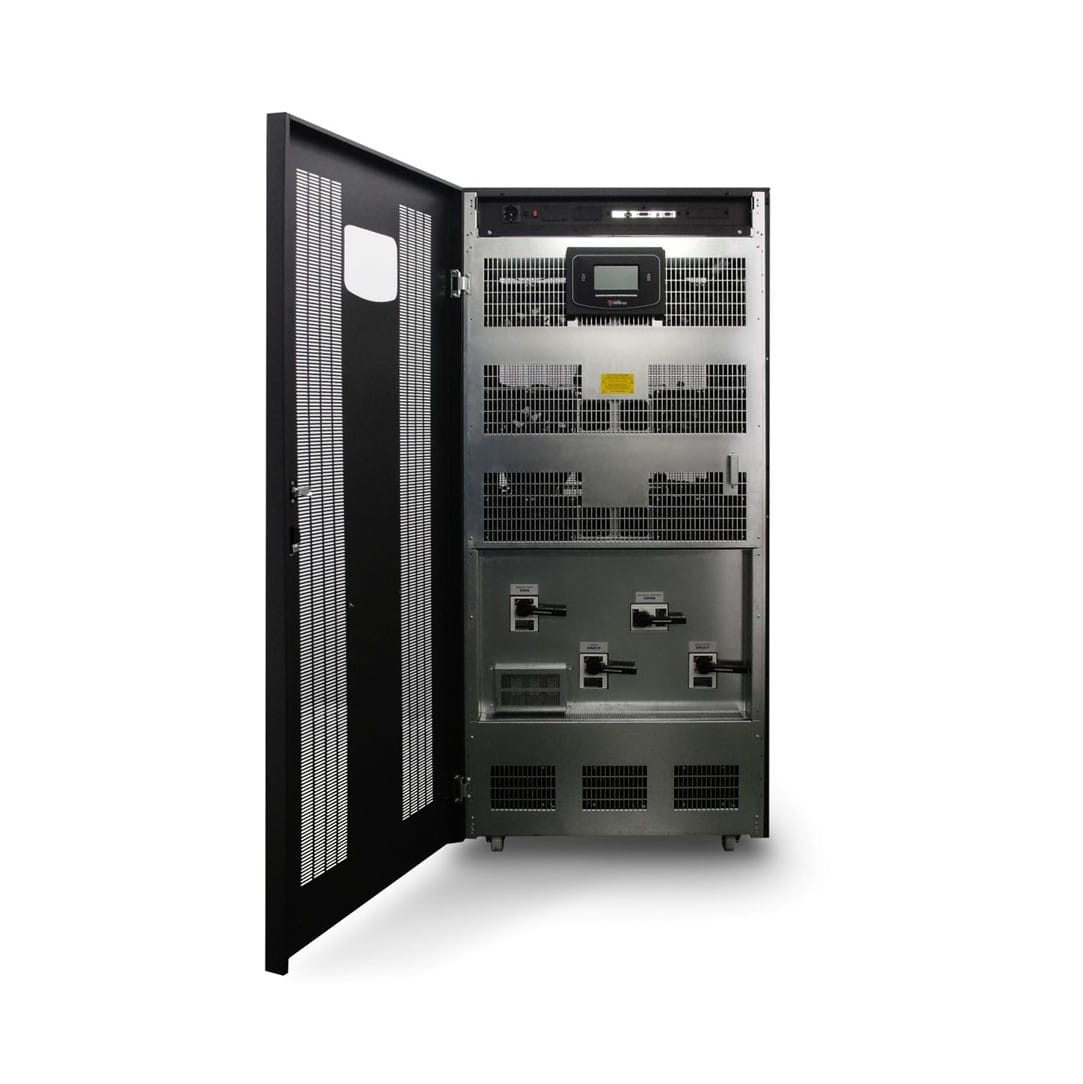

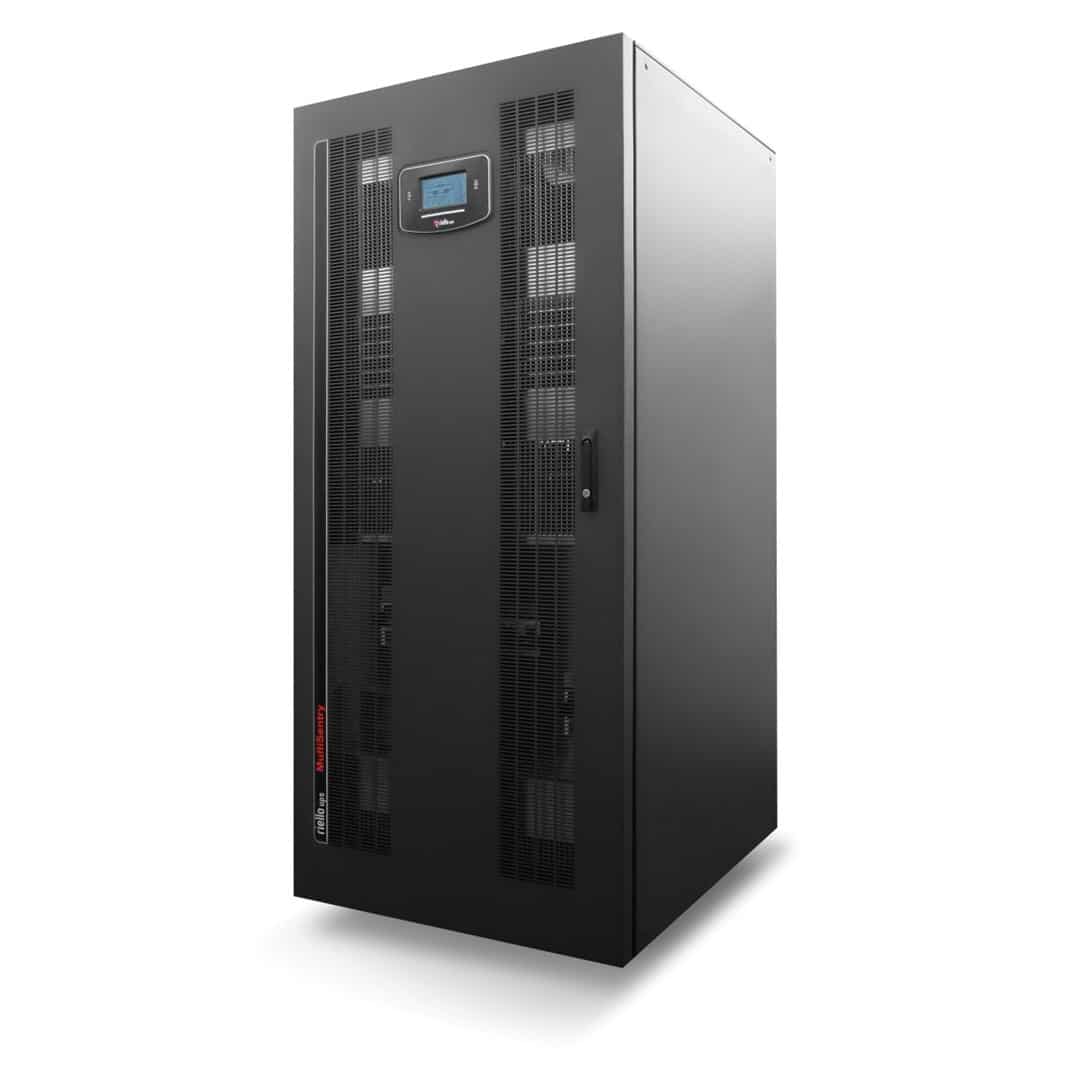

Záložný zdroj MST 200 o výkone 200 kVA/200 kW, tri fázy, bez batérie. Rozmery (vxšxh)(mm) 1900 x 1035 x 840, Hmotnosť 460kg, Komunikácia USB/ RS232/ 3 x slot pre komunikačné rozhranie

Záložný zdroj UPS 200 kVA/ 200 kW, bez internej batérie, batérie podľa požiadavky umiestnené v prídavnej batériovej skrini alebo na stojane. Rozmery zariadenia sú (vxšxh)(mm) 1900 x 840 x 1035, hmotnosť je 460 kg. MST 200 je ideálny záložný zdroj na ochranu dátových centier a telekomunikačných, priemyselných a informačných (IT)  systémov, u ktorých nekvalitné napájanie môže mať za následok výpadok prevádzky a poskytovania služieb. Multi Sentry je postavený na technológii on-line dvojitej konverzie, v zmysle klasifikácie VFI-SS-11 podľa IEC EN 62040-3.MULTI Sentry je navrhnutý a postavený pomocou najmodernejšej technológie a komponentov a je riadený mikroprocesorom DSP (Digital Signal Processor), aby mohol poskytovať maximálnu ochranu napájaných záťaží, bez vplyvu na výstupné systémy a optimalizovanou energetickou účinnosťou.

Nulový vplyv na zdroj

MST 200 rieši problémy v inštaláciách, kde má napájací zdroj obmedzený inštalovaný výkon a kde je UPS napájaný aj generátorom, alebo kde sú problémy s kompatibilitou so záťažami, ktoré generujú prúdy vyšších harmonických. MULTI SENTRY má nulový vplyv na svoj napájací zdroj, bez ohľadu na to, či je to rozvodná sieť, alebo náhradný generátor:

  • skreslenie vstupného prúdu je menšie ako 3%
  • faktor výkonu na vstupe je 0,99
  • funkcia walk-in zaisťuje postupný nábeh usmerňovača
  • ak je v systéme niekoľko UPS, funkcia oneskorenia zapnutia opätovne spúšťa usmerňovače po obnovení elektrickej siete.

Okrem toho MST 200 pracuje ako filter a korektor účinníka vo vstupnej sieti UPS, čím potláča vyššie harmonické a reaktívny výkon, generovaný napájanými technológiami.

Prevádzkové režimy

  • On – Line – trvalá prevádzka zo striedača
  • ECO – Mode – pri kvalitnej rozvodnej sieti prevádzka zo siete, pri zhoršení siete prepne na napájanie zo striedača
  • Stand By – Off – pracuje ako náhradný zdroj, na výstupe má napätie len pri výpadku rozvodnej siete
  • Menič frekvencie – z 50 Hz na 60 Hz a opačne

Nabíjačka batérie (Battery Care System)

“Battery Care System” je súbor funkcií, ktoré pomáhajú predĺžiť prevádzkovú životnosť sady batérií a optimalizovať ich výkonnosť. Prítomnosť voliteľného externého snímača teploty aktivuje kompenzáciu napätia v závislosti od teploty pri napätí batérie
  1. Nabíjanie batérií: UPS môže byť použitý s olovenými bezúdržbovými batériami (VRLA), AGM, otvorené s ventilmi a NiCd batériami. Podľa typu použitej batérie sú dostupné štyri metódy nabíjania
  2. Test batérie: počas normálnej prevádzky je batéria automaticky testovaná v pravidelných intervaloch. Test batérie môže byť aktivovaný ručne.
  3. Ochrana pred pomalými vybíjaniami: pre dlhé autonómie a vybíjania pri malých záťažiach je koniec vybíjacieho napätia zvýšený na približne 1.8V/článok podľa odporúčaní výrobcov batérií, aby sa zabránilo stavu hlbokého vybitia
  4. Zvlnenie prúdu: zvlnenie nabíjacieho prúdu (reziduálna striedavá zložka) je jedna z najdôležitejších príčin slabej spoľahlivosti batérie a skrátenej prevádzkovej životnosti. Nabíjačka batérie je vysokofrekvenčného dizajnu so zanedbateľnou úrovňou zvlnenia napätia,
  5. Obmedzenie nabíjacieho prúdu batérie: Nabíjací prúd batérie je obmedzený na prednastavenú hodnotu Cnom/8 (t.j. 12.5% Cnom)
  6. Cold-Start: Táto vlastnosť umožňuje zapnutie striedača a napájanie záťaže z batérie, keď nie je prítomná elektrická sieť

Vysoká účinnosť

Použitie najmodernejších technológií umožnilo vyvinúť trojstupňové NPC striedače, ktoré zaisťujú vysokú účinnosť do 96,5%. Tieto technologické riešenia umožňujú úsporu viac ako 50% vyžiarenej energie v roku, v porovnaní s podobným produktom na trhu s 92% účinnosťou. Bezkonkurenčná výkonnosť umožňuje navrátiť investičné náklady do troch rokov prevádzky.

Pokročilá komunikácia

MULTI SENTRY je vybavený grafickým displejom so šiestimi vizuálnymi LED a štyrmi funkčnými klávesmi, ktorý poskytuje informácie o UPS, merania, stav a poplachy v rôznych jazykoch + na požiadanie český jazyk. Hlavná obrazovka zobrazuje stav UPS s grafickým zobrazením rôznych častí (usmerňovač, batérie, striedač, bypass). Kompatibilita so službou Riello TeleNetGuardSoftvér pre dohľad a pre vypnutie PowerShield3 pre operačné systémy Windows 7, 2008, Vista, 2003, XP, Linux Mac OS X, Sun Solaris, Linux, Novell a iné Unix operačné systémy.

  • RS232 sériový port alebo USB
  • 3 sloty pre inštaláciu voliteľného komunikačného príslušenstva, ako sú sieťové adaptéry, bezpotenciálové kontakty atď.
  • REPO vzdialené núdzové vypnutie pre vypnutie zdroja UPS pomocou vzdialeného tlačidla
  • Vstup pre pripojenie pomocného kontaktu externého manuálneho obtoku
  • Vstup pre synchronizáciu na externý zdroj
  • Grafický mimický displej pre vzdialené pripojenie.

Inštalácia a záručný servis

Zariadenie podlieha službe prvého zapnutia našim technikom (po predložení správy z odbornej prehliadky a skúšky napojenia UPS), ktorá pozostáva z:

  • kontroly elektrického pripojenia zariadenia,
  • zapnutia zariadenia (prvé spustenie),
  • prispôsobenia nastavení parametrov UPS potrebám miesta použitia,
  • kontroly zariadenia a vyskúšania jeho funkcionality,
  • merania výkonových pomerov na vstupe a výstupe UPS,
  • zaškolenia obsluhy,
  • vyhotovenia elektronického protokolu.

Zariadenie a prostredie inštalácie podlieha záručnej profylaktickej kontrole našim technikom v dvanástom mesiaci od dátumu dodania. V prípade požiadavky na dodávku na kľúč nás prosím kontaktujte, vystavíme Vám ponuku.

Bežné konfigurácie pre doby zálohovania

MODEL Autonómia v min.
plná záťaž a PF 0,8
MST 200 0
MST 200 + 2 x BTC 1900 480V-BB-V7 10
MST 200 + 2 x BTC 1900 480V-BB-V8 15
