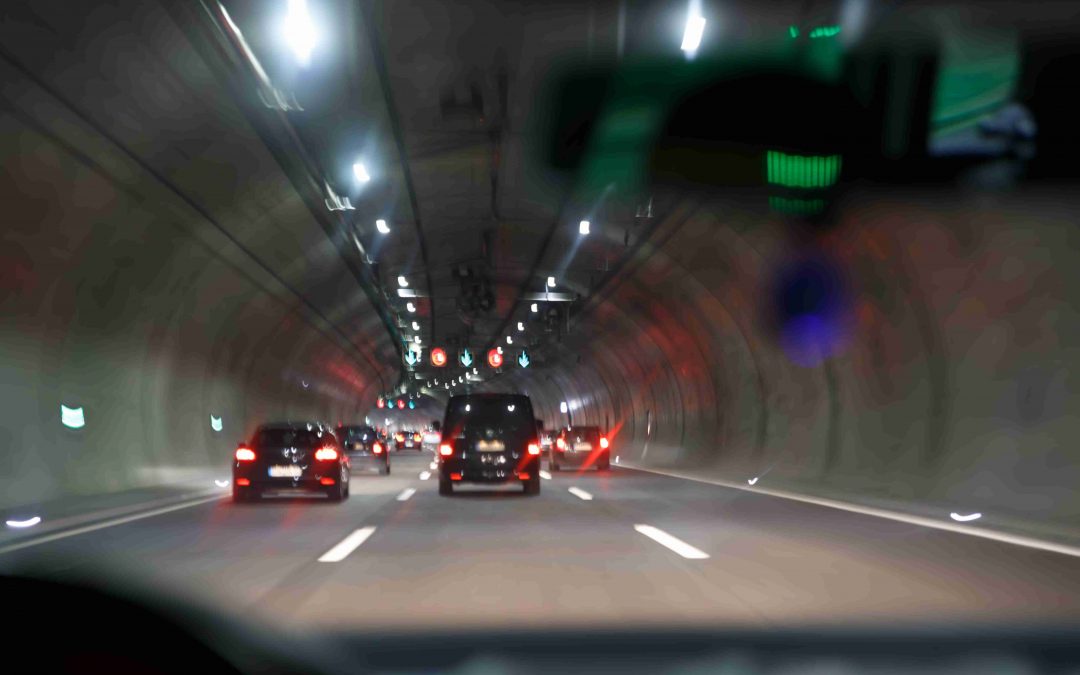

Cestné tunely sú neoddeliteľnou súčasťou dopravnej infraštruktúry. Dostupnosť elektrickej energie  je zásadná pre prevádzku akéhokoľvek tunela. Aj krátkodobý výpadok ohrozuje životy a zdravie účastníkov cestnej premávky. Zabezpečiť nepretržitú dodávku elektrickej energie patrí medzi najdôležitejšie požiadavky pri výstavbe tunelov.

V rámci realizovaného projektu bolo potrebné zaistiť bezpečnosť vnútorného prostredia tunela a tiež vonkajšieho prostredia vo vzdialenosti 15 km pred a za tunelom, nakoľko aj malé zlyhanie bezpečnosti by malo nesmierne následky na životoch účastníkov cestnej premávky. Návestia, smerové tabule a všetky informačné systémy musia byť plne funkčné za akejkoľvek situácie.

Súčasťou projektu bola úprava štandardizovaných ISO kontajnerov pre potreby napájania zariadení a vzdialený monitoring technológií. ISO kontajnery sú schopné úplne autonómnej prevádzky. Sú vybavené UPS, batériami, rozvádzačmi, klimatizáciou a ohrevom, ekologickou vaňou.

Riešenie je postavené na rôznych produktoch Riello UPS, vybavené silnými nabíjačmi batérií – použité technológie Riello UPS – MultiSentry, Sentinel; batérie EXIDE.

Požiadavky
  • Nastaviť napájanie informačného systému diaľnice tunela v prípade výpadku energie po dobu 2 hodín
  • Umiestniť celý systém UPS s batériami do klimatizovaného ISO kontajnera
  • Klimatizovať prostredie kontajnera pre podporu životnosti osadených zariadení
  • Doplniť potrebné komunikačné komponenty do rozvádzača
  • Zabezpečiť servis zariadení po dobu 5ich rokov
Výsledok
  • Záložné zdroje vyhovujúce výkonnostným požiadavkám
  • UPS osadené do anti vandal ISO kontajnera s elektrickými rozvodmi a bypassom
  • Inštalácia prívodných rozvodov a interného rozvádzača
  • Návrh a dodávka vhodnej klimatizačnej jednotky s chladením a ohrevom
  • Monitorovanie zariadení a integrácia do dohľadového centra
Bezpečnosť

Zaistiť bezpečnosť vnútorného prostredia tunela a tiež vonkajšieho prostredia vo vzdialenosti 15 km pred a za tunelom je prioritnou požiadavkou zadávateľa, nakoľko aj malé zlyhanie bezpečnosti by malo nesmierne následky na životoch účastníkov cestnej premávky. Návestia, smerové tabule a všetky informačné systémy musia byť plne funkčné za akejkoľvek situácie.

Monitoring
  • Monitoring technológií kontajnera je vyvedený cez PLC do dohľadového centra.
  • Pre monitoring je zároveň používaný aj SNMP protokol s využitím NetMan komuni-kačnej karty.
  • Stav zariadení je možné online sledovať, v prípade potreby je možné systém vzdialene riadiť.
  • V rámci servisu sú zabezpečované pravidelné servisné prehliadky, ktorých súčasťou je kapacitná skúška batérií a profylaktika záložných zdrojov a klimatizačnej jednotky.
Prípadová štúdia – Zabezpečenie nepretržitej dodávky elektrickej energie v tuneli
