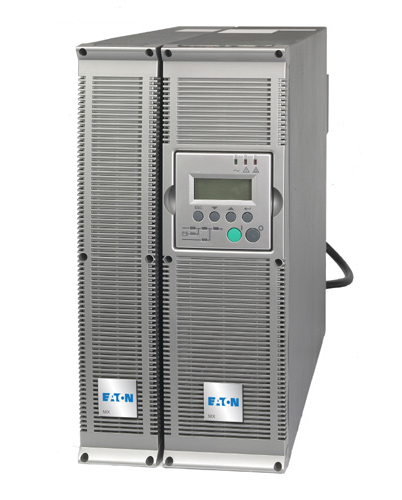

Eaton Pulsar MX

Výkonná UPS rozšíriteľná z 4 kVA na 20 kVA

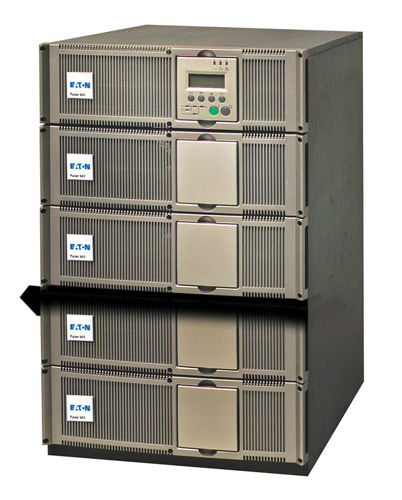

Pulsar MX (Frame) (4-20 kVA)

Špecifikácia

  • Dva spredu prístupné sub-moduly vymeniteľné za prevádzky (Hot-swap) pre údržbu bez prerušenia napájania záťaže.
  • Automatický batériový test (Nastaviteľná perióda testu).
  • Interný by-pass pre napájanie záťaže i v prípade poruchy UPS.
  • Široký rozsah vstupného napätia a frekvencie pre minimálne použitie batérie.

Flexiblita

  • Môže byť použitý ako voľne stojaca jednotka alebo pre inštaláciu do 19” rackovej skrine: len 3U pre Pulsar MX 4000 a 5000, 16U pre Pulsar MX Frame.
  • Viacjazyčný mimický LCD displej a LED kontrolky.
  • Výstupy: 10 A a 16 A IEC zásuvky  a svorkovnice.
  • Vstavaný  PowerShare systém pre vzdialený reštart pripojených zariadení, sekvenčné spustenie alebo vypnutie menej dôležitej záťaže ak chceme predlžiť dobu zálohy kritickej aplikácie.
  • Box Eaton MX je kompatibilný s jednofázovými alebo trojfázovými zdrojmi.
  • Doba zálohy: 10 minút až 2 hodiny s prídavnými 3U batériovými modulmi.

Minimálna celková cena za vlastníctvo (TCO)

  • Viac výkonu s výstupným faktorom výkonu PF=0,9.
  • Keď je potrebné zvýšiť výkon, môžu byť Pulsar MX 4000 a 5000 zapojené paralelne pre 8 kVA alebo 10 kVA s použitím ModularEasy kitu: bez vysokej počiatočnej investície.
  • Box Eaton Pulsar MX Frame je modulárny systém s 5 kVA sub-modulmi pre paralelné zapojenie až do výkonu 20 kVA alebo do 15 kVA s redundanciou.

Moderná ochrana napájania pre:

  • Sekčné siete
  • Servery
  • Pracovné stanice

Technické parametre

Pulsar MX RT

Menovitý výkon (kVA / kW)

4000

4/3,6

5000

5/4,5

15 kVA

15/13,5

20 kVA

20/18

Pulsar MX RT

Max. výkon / redundancia (1)

4000

8 kVA / redundancia4 kVA + 4 kVA

5000

10 kVA / redundancia5 kVA + 5 kVA

15 kVA

15 kVA / 10 kVA + redund. 5 kVA5 kVA + redund. 2 x 5 kVA

20 kVA

20 kVA / 15 kVA + redund. 5 kVA10 kVA + redund. 2 x 5 kVA

Pulsar MX RT

Vstup

4000

5000

15 kVA

20 kVA

Pulsar MX RT

Technológia

4000

VFI-SS-113, on-line, s dvojitou konverziou a korekciou účinníka, elektronický prepínač bypassu s konvekt. chladením

5000

15 kVA

20 kVA

Pulsar MX RT

Počet fáz, prierez pripojených vodičov

4000

L + N, svorky do 6 mm2

5000

L + N, svorky do 6 mm2

15 kVA

L + N alebo 3f + N, svorky do 35 mm2, oddelený, alebo spoločný bypass

20 kVA

Pulsar MX RT

Nominálne napätie

4000

200/208/220/ 230/240/250 V

5000

200/208/220/ 230/240/250 V

15 kVA

200/208/220/230/240/250 V (L + N), alebo 380/400/415 V (3f + N)

20 kVA

Pulsar MX RT

Rozsah vstup. napätia bez použitia batérie (3)

4000

120 – 280 V

5000

120 – 280 V

15 kVA

120 – 280 V (L + N), 250 – 465 V (3f + N)

20 kVA

Pulsar MX RT

Rozsah vstupnej frekvencie / THDI

4000

40-70 Hz,

5000

15 kVA

20 kVA

Pulsar MX RT

Vstup

4000

5000

15 kVA

20 kVA

Pulsar MX RT

Technológia

4000

VFI-SS-113, on-line, s dvojitou konverziou a korekciou účinníka, elektronický prepínač bypassu s konvekt. chladením

5000

15 kVA

20 kVA

Pulsar MX RT

Počet fáz, prierez pripojených vodičov

4000

L + N, svorky do 6 mm2

5000

L + N, svorky do 6 mm2

15 kVA

L + N alebo 3f + N, svorky do 35 mm2, oddelený, alebo spoločný bypass

20 kVA

Pulsar MX RT

Nominálne napätie

4000

200/208/220/ 230/240/250 V

5000

200/208/220/ 230/240/250 V

15 kVA

200/208/220/230/240/250 V (L + N), alebo 380/400/415 V (3f + N)

20 kVA

Pulsar MX RT

Rozsah vstup. napätia bez použitia batérie (3)

4000

120 – 280 V

5000

120 – 280 V

15 kVA

120 – 280 V (L + N), 250 – 465 V (3f + N)

20 kVA

Pulsar MX RT

Rozsah vstupnej frekvencie / THDI

4000

40-70 Hz,

5000

15 kVA

20 kVA

Pulsar MX RT

Výstup

4000

5000

15 kVA

20 kVA

Pulsar MX RT

Pripojenie (3)

4000

svorkovnica + 8 zás. IEC C13 (10A) + 2 zás. IEC C19 (16A

5000

15 kVA

20 kVA

svorkovnica + 8 zás. IEC C13 (10A) + 4 zás. IEC C19 (16A)

Pulsar MX RT

Diaľkovo ovládané PowerShare zásuvky

4000

2 skupiny (2 zás. IEC C13 10A v skupine)

5000

15 kVA

20 kVA

Pulsar MX RT

Výst. napätie a frekvencia, THDU, účinnosť

4000

200/208/230/240 /250 V, 50 / 60 Hz aut. detekcia, frekvenčný konvertor ako štandard,

5000

15 kVA

20 kVA

Pulsar MX RT

Komunikácia

4000

5000

15 kVA

20 kVA

Pulsar MX RT

Zásuvné pozície

4000

1 poz. (MX) alebo 2 poz. (MX Frame) pre kartu Network Management Card, NMC ModBus/JBus kartu, alebo kartu MC Contacts/Serial

5000

15 kVA

20 kVA

Pulsar MX RT

Porty

4000

diaľk. odst. (RJ11), 5 výst. kont. (DB9), nastavenie pomocou Solution-Pac (8) , (USB a DB9-sériové porty), detekcia modulu EXB (RJ45), paralelné radenie (DB 15)

5000

15 kVA

20 kVA

Pulsar MX RT

Prevádzkové podmienky, štandardy a certifikáty

4000

5000

15 kVA

20 kVA

Pulsar MX RT

Prevedenie, bezpečnosť, EMC, Prepätie Porty

4000

IEC/EN 62 040-3, IEC/EN 62 040-1-1, IEC/EN 62 040-2 class A (class B volitelně), 4 kV IEC 61 643, UL 1778 a CSA 22.2

5000

15 kVA

20 kVA

Pulsar MX RT

Prevádzková teplota, hlučnosť certifikáty

4000

0°C až 40°C trvale, 45 dbA (10), UL, TüV, GS mark, CB, C-Tick, CE, IEC 61 931, dva roky

5000

15 kVA

20 kVA

Rozmery (šxvxh ) / hmotnosť

Pulsar MX štandardná doba zálohy Tower
444,5 mm x 130,6 mm x 735 mm / 57 kg
Tower 690 mm (795 mm „casters“) x 444,5 mm x 735 mm / 250 kg, Rack 16U x 444,5 mm kompatibilný s rackmi 800-1000 mm

Rozmery (šxvxh ) / hmotnosť

Pulsar MX štandardná doba zálohy Rack
3U x 444,5 mm, hĺbka kompatibilná s rackmi 800-1000 mm
16U x 444,5 mm šírka kompat. s 800-1000 mm hl. stojanu

Rozmery (šxvxh ) / hmotnosť

Batériová jednotka MX EXB Tower/Rack
444,5 mm x 130,6 mm x 650 mm / 3U x 444,5 mm / 70 kg
Rozmery ako u Frame / 230 kg pre 15 kVA a 290 kg pre 20 kVA

Rozmery (šxvxh ) / hmotnosť

Pulsar MX ModularEasy, paralelný kit
rozmery dtto EXB jedn. bat / 10 kg
-
